| 건축물 |
|

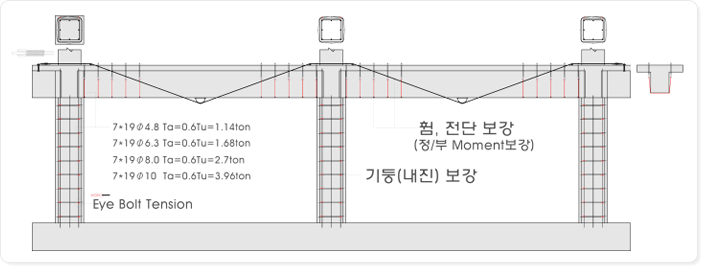

슬래브 전단, 휨보강 / 보 전단보강 / 기둥 내진, 내력보강
|
|
|
| 건축물 |
|
조적조 벽체 내진보강 (특허 641062호, 763634호)
|
|
|
| |

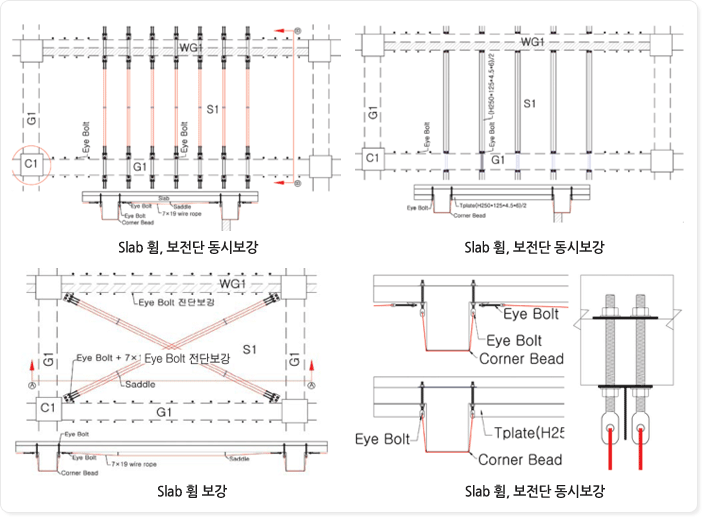

| 1. RC 슬래브 / 보 휨, 전단 보강 |
 |
| |
| 2. RC 보 휨, 전단보강
|
 |
| |

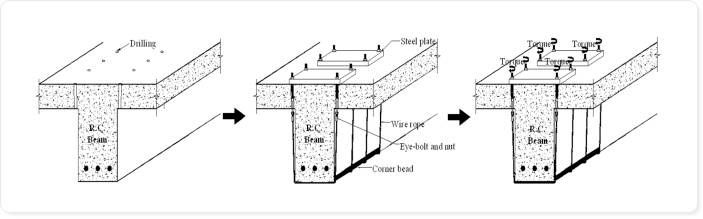

| 프리스트레스가 도입된 와이어로프를 외부 전단철근으로 이용한 철근콘크리트 보의 비부착 전단보강 적용. |
| |
 |
| |
 |
BT 횡 구속에 의한 보 전단보강 (Shear Strengthening of Girder by BT Method) 비교
|
|
| 1) 장방형 보에서의 보강방법에 따른 전단보강효과
|
 |
- 장방형 보로 실험된 결과에서는 보 측면보강(U ype) 방법도 작지만 전단보강효과 있는 것으로 확인.
-
볼트 체결된 와이어로프를 이용한 RC보의 전단보강에 대한 연구
’한국콘크리트학회논문집 제8권2호 p283~290.
|
| |

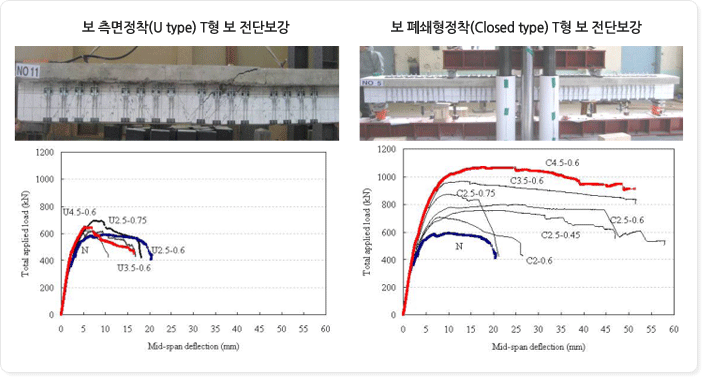

| 2) T형 보에서의 보강방법에 따른 전단보강효과
|
 |
| - 실제 현장조건과 동일한 T형보로 실험한 결과 보 측면정착(U type)방법은 전단보강 효과 거의 없음.
|
|
| 3. RC 기둥 내진, 내력보강
|

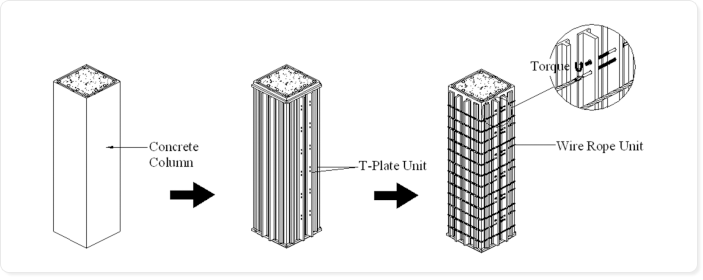

철근콘크리트 기둥의 보강을 위해 개발된 와이어로프 유닛 (wire rope unit)과 T형 강판 유닛 (T-steel plate unit)을 이용한 비부착형 보강 적용.
T-plate, Wire rope, Eye Bolt Prestressing에 의한 강력한 휨 구속으로 기둥 수직철근의 좌굴이 방지되고, 내진성능이 탁월하게 증가되며, 장방형기둥이 원형기둥으로 변환되는 효과가 발휘된다. T-plate의 정착과 몰탈피복에 의하여 내력증가 효과도 탁월하다. 신축건물에 적용해도 내진성능 크게 향상된다.
|
| |
|

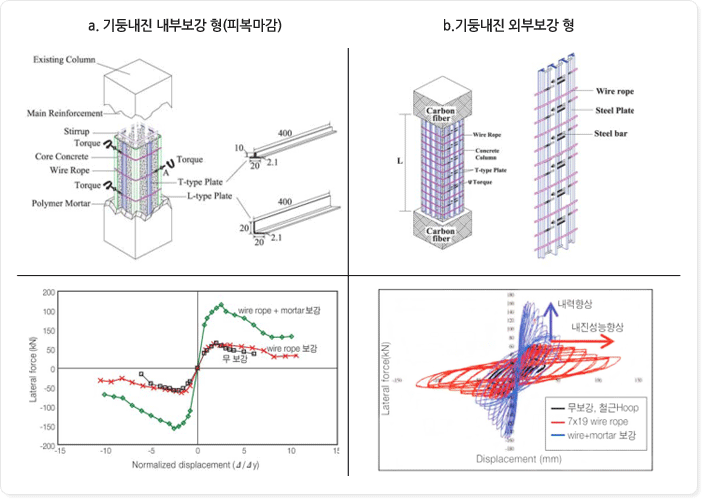

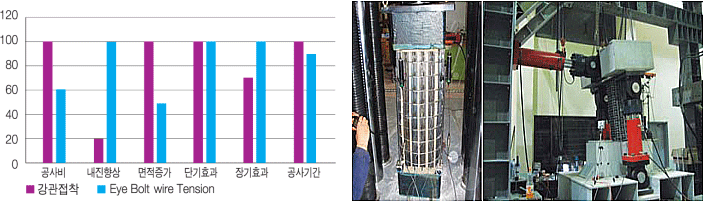

기둥 보강방법 비교, 내진실험
|
|
 |
| |
 |
| |
 |
| |
|
기둥 BT 내진보강 적용효과
|
|
ㆍ보강 후 기둥의 단면증가 최소화.
ㆍ기존기둥의 표면치핑, 앵커천공 등으로 인한 폐기물발생 없음.
ㆍPre-Stressing에 의한 강력한 횡 구속 효과로 내진성능 증가됨.
ㆍ기존 공법 대비 공사비가 저렴한 경제적인 공법. |
| |
 |
| |
|
| |

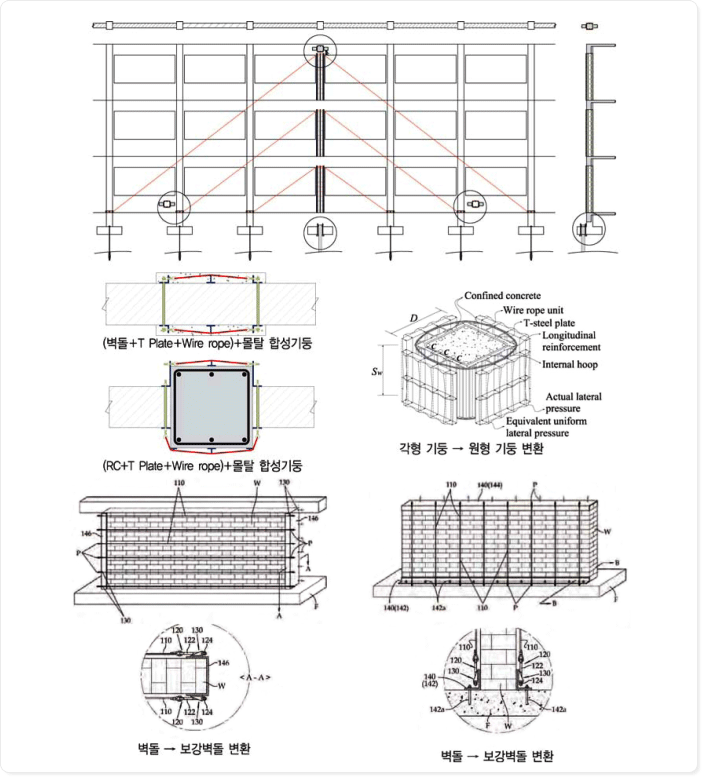

| 4. 조적조 벽체 내진보강
|

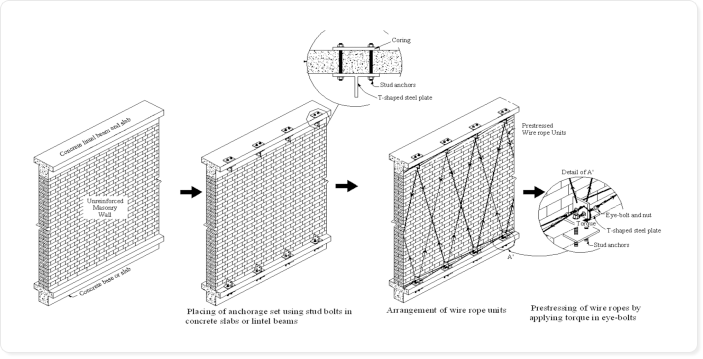

| 철근콘크리트 벽체 및 조적벽의 내진보강을 위해 제시된 보강절차는 철근콘크리트 보 및 기둥의 내진보강 기술 적용. |
| |
 |
| |
|
조적조의 내진(학교 건축물), 벽체 철거없이 내진기둥 보강
|
|
 |
| |
 |
|
| |
|
