| ● SPR(Strengthening & Pile Reaction)공법개요 | SPR기술은 침하된 구조물에 유압잭의 반력으로 소요 지지층까지 보강파일을 압입하여 기초를 보강하고, 압입한 보강파일을 동시 가압하여 구조물을 복원 인상 할 수 있는 신기술이다. 구조물을 인상하여 기둥, 보 등 구조부재를 치환 보수·보강할 수 있고, 기초파일공사를 기초콘크리트 타설 후 상부공사와 동시에 진행할 수 있다.
압입파일의 내력 및 보강량을 정량적인 수치로 산출 및 확인 할 수 있다. 중장비가 아닌 소형의 유압장비로 강관을 비굴착 무진동 압입하기 때문에 기초 저면의 지반교란 없이 압밀이 촉진되고, 협소공간이나 하천, 계곡등에서도 주위 환경에 유해한 영향 없이 적용 할 수 있는 친환경기술이다. | | | | | | | ● SPR 특징 및 장점 | - 기존구조물을 사용하면서 공사진행 (차량통행).
- 기존구조물의 자중과 반력을 이용한 파일 압입.
- 진동, 소음, 분진, 굴착이 없어 폐기물 없는 친환경적인 공법.

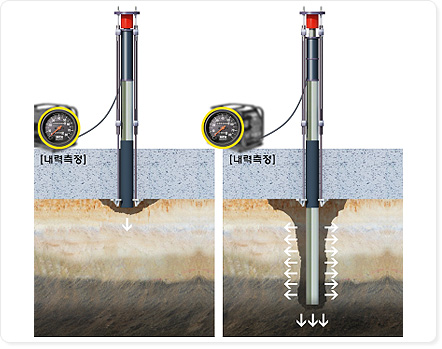

- 유압 게이지로 계측 압입하여 지반의 상태를 N치로 평가하는 과학적 공법.
- 개별압입으로 기초보강 후 동시 가압하여 인상.
- 기존 구조물 기초보강 후 뜬구조로 지하증축.
- ±5~10mm 허용변위제어 부등침하 복원인상, 반복적 인상, 평행 이동, 회전.
- 기존벽체 50mm까지 근접 시공 편심모멘트 최소화.
- 장비가 소형으로 1m 이내 협소한 공간, 2m이하 낮은 층고에서도 작업.
- 다양한 기초 형식과 깊이에 적용.

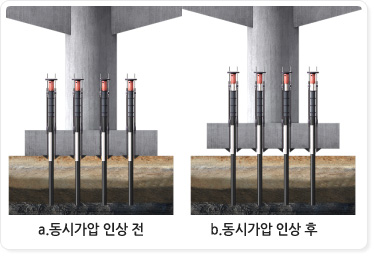

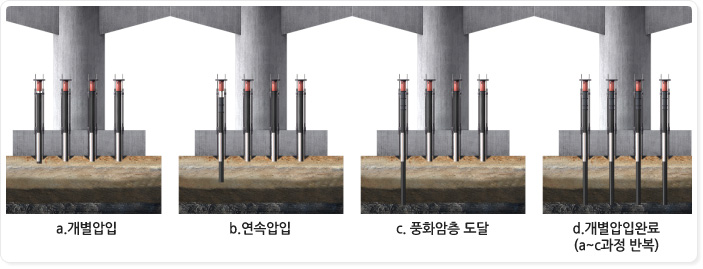

- 다양한 각도의 경사파일 시공가능. | | | | ● SPR 개별압입 과정 |  | | | | ● SPR 동시가압(인상) 과정 |  | | | | ● 기존 기술과의 차별성 | | 내용 | SPR 공법 | 기존 기술 | | 기초보강 | 비굴착으로 폐기물 발생 없음
강관 무진동 압입으로 지반 압밀보강됨 | 굴착으로 인한 지반교란 및 폐기물발생슬라임, 주입재의 수축, 천공 홀 붕괴장비의 진동에 의한 지반교란 및 소음 | | 침하건물 인상 | 기초파일 압입한 후 동시가압 하여 인상
⇒구조물의 하중, 인상할 높이의 제한 적음
⇒재 침하우려 없고, 보강내력 수치측정 가능 | 시멘트 액 등을 주입하여 인상
⇒구조물의 하중, 인상할 높이 제한 있음
⇒재 침하될 수 있고, 보강내력 측정곤란 | 수로교 인상
(받침교체) | 교각과 무관하게 상부구조 인상
교각의 치환 보수보강 가능 | 교각에 의지하여 상부구조 인상
교각의 치환 보수보강 곤란 | | 기둥, 보 치환 | 구조물 인상 후 부분적으로 치환 보강 | 지금까지 구조부재의 치환보강 개념미흡 | | 선 기초타설 | 연약지반에서 기초타설 후 파일 후 시공 | 지금까지 기초파일 후 시공개념 없었음 | | 기술의 적용성 | 다양한 적용분야로의 확장성 많음 | 각각의 단일공법에 국한됨 | | | | | | | | | | | | | | | | | | | | | | | | | |
|
|
|
|
|
|
|
|
| |
|
